淺析機器視覺檢測設備設計的重點難點

1、打光的穩定性

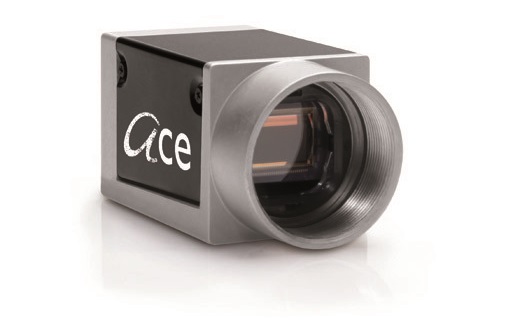

視覺檢測設備應用一般分成四大類：定位、測量、檢測和識別，其中測量對光照的穩定性要求最高，因?yàn)楣庹罩灰l(fā)生10-20%的變化，測量結果將可能偏差出1-2個像素，這不是軟件的問題，這是光照變化，導致了圖像上邊緣位置發生了變化，即使再厲害的軟件也解決不了問題，必須從系統設計的角度，排除環境光的干擾，同時要保證主動照明光源的發光穩定性。當然通過硬件相機分辨率的提升也是提高精度，抗環境干擾的一種辦法了。比如之前的相機對應物空間尺寸是1個像素10um，而通過提升分辨率后變成 1個像素5um，精度近似可以認為提升1倍，對環境的干擾自然增強了。

2、工件位置的不一致性

一般做測量的項目，無論是離線檢測，還是在線檢測，只要是全自動化的檢測設備，首先做的第一步工作都是要能找到待測目標物。每次待測目標物出現在拍攝視場中時，要能精確知道待測目標物在哪里，即使你使用一些機械夾具等，也不能特別高精度保證待測目標物每次都出現在同一位置的，這就需要用到定位功能，如果定位不準確，可能測量工具出現的位置就不準確，測量結果有時會有較大偏差。

3、標定

一般在高精度測量時需要做以下幾個標定，一光學畸變標定（如果你不是用的軟件鏡頭，一般都必須標定），二投影畸變的標定，也就是因?yàn)槟惆惭b位置誤差代表的圖像畸變校正，三物像空間的標定，也就是具體算出每個像素對應物空間的尺寸。

4、物體的運動速度

如果被測量的物體不是靜止的，而是在運動狀態，那么一定要考慮運動模糊對圖像精度（模糊像素=物體運動速度*相機曝光時間），這也不是軟件能夠解決的。

5、軟件的測量精度

視覺檢測設備在測量應用中軟件的精度只能按照1/2—1/4個像素考慮，最好按照1/2，而不能向定位應用一樣達到1/10-1/30個像素精度，因?yàn)闇y量應用中軟件能夠從圖像上提取的特征點非常少。
